オリジナル⼯法その他
（オリジナル施工機など）

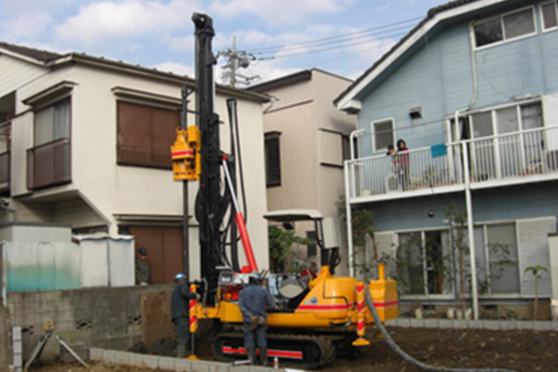

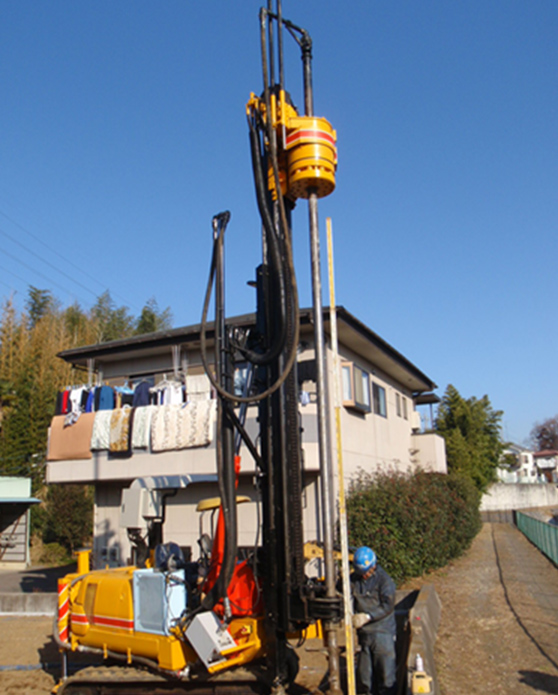

超⼩型特殊地盤改良・鋼管杭打機
概要
限界への挑戦はここから始まる！業界最⼩キャタ幅1,500mm！
狭小な住宅地などの地盤改良や鋼管杭打ちでは、施工機械のサイズが大きな課題になります。
東京テクノでは、業界最小のキャタ幅1,500mmを開発しお客様のご要望にお応えしてきました。
超小型ながら威力は優れており、機動性と操作性に優れた効率の良い施工を実現します。
特徴
1.狭い場所も施工可能
業界最小キャタ幅のため、狭い現場でも施工が可能です。また地盤改良だけでなく、鋼管杭機としても威力を発揮します。

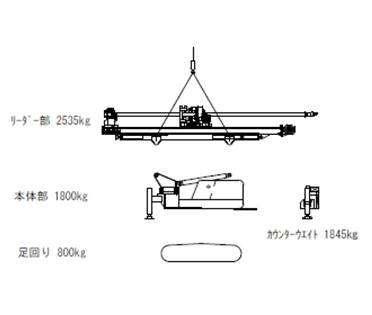

2.安全で簡単な独自の4分割方式
高低差のある現場や施工機を吊り上げる場合など、状況に合わせて施工機を分割することが可能です。
安全で簡単に4分割になるため、効率の良い施工を実現できます。

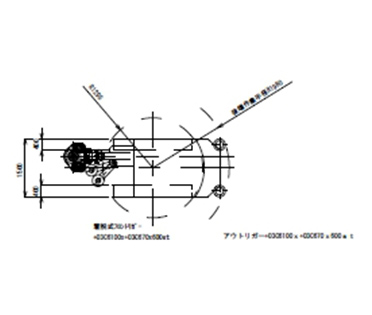

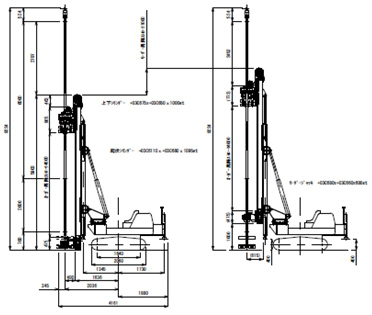

仕様
【全長】
・施工時 4,161mm ・運搬時 6,579mm
【全幅】1,500mm
【総重量】7,900kg
| 1.本体型式 | SDM-80-IO-N | ||
|---|---|---|---|
| 2.主要寸法 | 全巾 | 1,500mm | |
| ガイドからの中心距離 | 400mm | ||
| 全高 | 9,224mm | ||
| 輸送時高さ | 2,800mm | ||
| 輸送時全長 | 6,580mm（サヤ管無） | ||
| ロッド構成 | 基本ロッド：6M、延長ロッド：2M | ||
| 3.性能 | オーガー | トルク：1速 | 11.2kN･m（1,145Kgf･m） |
| トルク：2速 | 8.46kN･m（863Kgf･m） | ||
| トルク：3速 | 5.6kN･m（572Kgf･m） | ||
| トルク：4速 | 2.8kN･m（291Kgf･m） | ||
| 回転数：1速 | 19min-1 | ||
| 回転数：2速 | 26min-1 | ||
| 回転数：3速 | 39min-1 | ||
| 回転数：4速 | 71min-1 | ||
| チャック力 | 558.6KN（57tf） | ||
| 昇降装置 | 押し込み力 | 41.2KN（4,200Kgf･210Kgf/cm2） | |
| 引抜力 | 41.2KN（4,200Kgf･210Kgf/cm2） | ||
| 昇降速度 | 8m/min | ||
| リーダー上下シリンダー | 押し込み力 | 49KN（5,000Kgf･210Kgf/cm2） | |
| 引抜力 | 88.2KN（9,000Kgf･210Kgf/cm2） | ||
| ストローク | 1,000mm | ||
| リーダー角度可動範囲 | 前方 | 1.5° | |
| 左右 | 3° | ||
| 4.輸送事前重量 （延長ロッド、ヘッド無時） |
7,800kg | ||
ジャッキ圧入工法（矢板類圧入装置 特許取得 特許第5111411号）
概要
山留工事でH鋼などを打ち込む際の国内で一番小さな圧入機です。
リーダーではなくオーガーモーターの先端に装着することによって狭小地でも回転でき、施工が可能になります。
また16t以下の建柱車にも取付可能なため、様々な現場条件に対応できます。
ジャッキを取り外しスクリューを装着することで、すばやく先行堀りもできるため効率的な施工が可能です。
特徴
1.狭い場所も施工可能
2t建柱車や10tラフタークレーンでも施工が可能なため、狭小地でも対応できます。
2.効率的な施工
硬い地盤などの先行掘りを行うときも同じ施工機で対応できるため、効率的な施工が可能です。

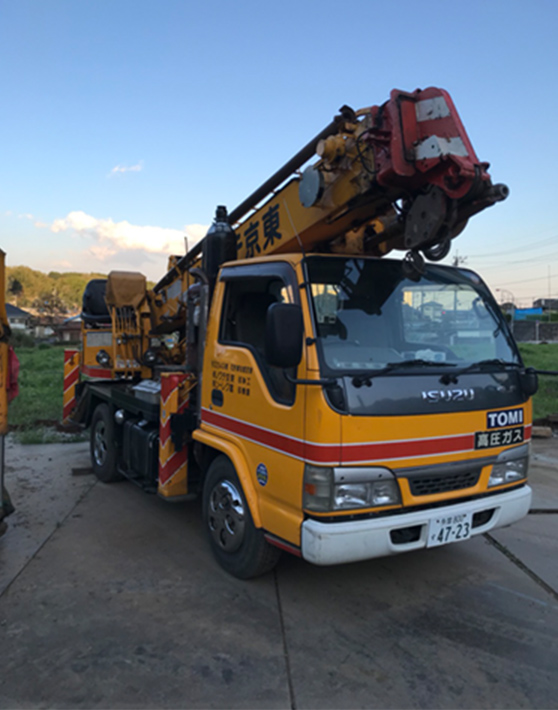

2t建柱車

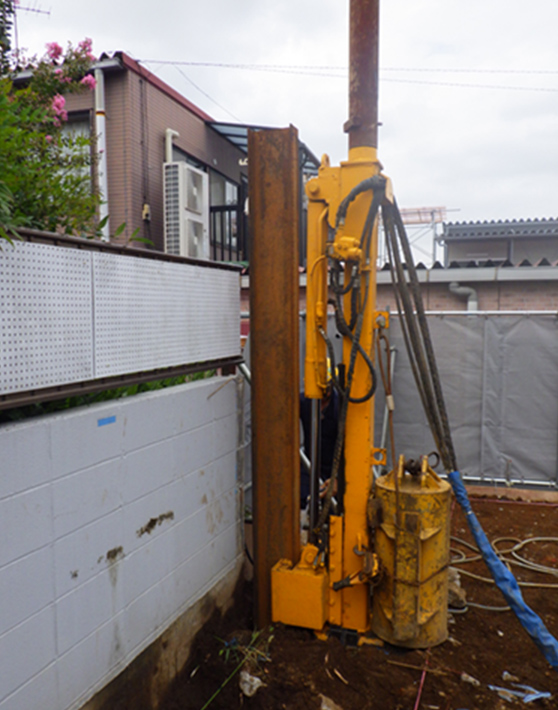

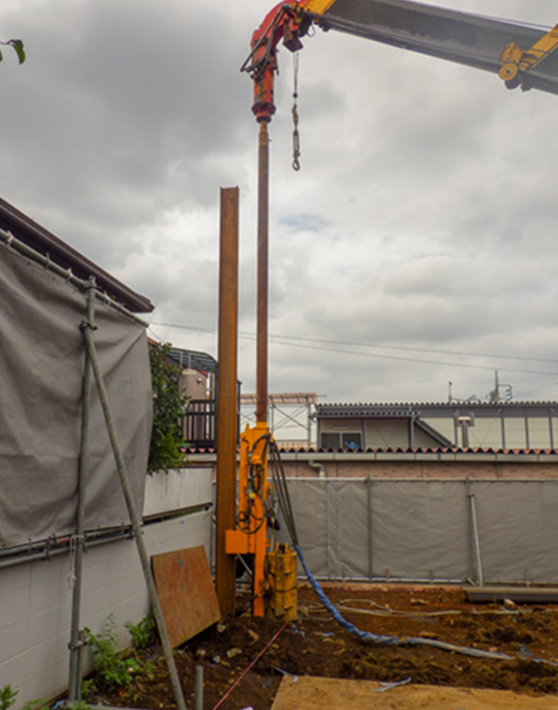

10tラフタークレーン オーガー先端取付
隣地面の施工車
